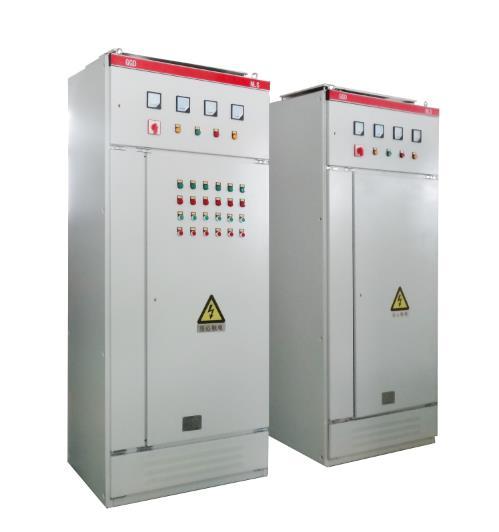

變頻柜，變頻供水控制柜的工作原理及過程
發布時間：
2020-09-01
作者：
創福新銳
來源：
北京創福新銳
摘要
一、變頻供水控制柜的工作原理
當變頻控制系統正常工作時，控制器對管網上的壓力傳感器進行水壓采樣，傳送到控制器與控制器內部設定壓力進行比較，經PID運算后輸出模擬信號控制變頻器的輸出，控制水泵的流量，達到變量恒壓供水的目的。
二、變頻供水控制柜的工作過程
1）一控一（控制一臺水泵）
變頻控制系統正常工作時，單臺泵變頻運轉，恒壓運轉。離心泵轉速根據用戶用水量，自動進行調節。當用水量大時，增加轉速，用水量小時，則降低轉速。在夜間不用水或用水量很小時，離心泵可自動進入休眠狀態，停止運行。用水量增加時，水壓降低，水泵可自動進入喚醒狀態，恢復運行。
2）一控二（控制二臺水泵）
在正常工作狀態時，一臺泵運行，一臺泵備用，單臺泵運轉時，用水量減少可進入休眠狀態，水泵停止工作。用水量加大時，水泵投入運行。兩臺泵輪換進行工作，切換時間可設定，防止水泵長時間不用銹蝕。當用水量加大，一臺泵運轉滿足不了用戶用水要求水壓達不到設定壓力，則延時后，另一臺泵自動投入工作，滿足用戶用水要求，用水量減少，水壓升高，切掉一臺泵啟動主泵?；謴鸵慌_泵工作維持恒壓狀態。
3）一控三（控制兩臺主泵和一臺小泵）
主泵運行時，其工作原理同上，當主泵休眠時用水量非常小時，啟動小泵運行，壓力下限啟動（可設定），壓力上限停止（可設定）當小泵滿負荷工作，實際壓力低于主泵喚醒壓力時，則微機控制器停掉小泵，主泵開始投入正常工作運行。
4）一控三、一控四（控制三臺主泵或四臺主泵）
正常工作時，是一臺泵運行，二臺（或三臺）泵備用，單臺泵運轉。當不用水或用水量非常少時，水泵進入休眠狀態。當用水量加大時水壓降低，水泵開始投入運行。單臺泵運轉時，運轉時間達到切換時間（時間可設定）后，則停掉該泵，啟動另一臺泵。
單臺泵工作時，三臺（或四臺）水泵可輪流切換運行。當一臺泵用水量不能滿足時，一臺泵切換至工頻運轉，第二臺泵變頻啟動，如果還是不能滿足要求則第二臺也切換至工頻，第三臺變頻運轉等等，直到滿足恒壓要求。當用水量持續減小時，反饋壓力高，則控制器延時切斷一臺工頻泵，若還是高則再切掉第二臺工頻泵等等。保持管網壓力恒定（在切換過程中，壓力平穩，不會產生波動）。
5）一控四，一控五（控制三臺主泵加一臺小泵或四臺主泵加一臺小泵）
當主泵運行時，其工作原理如上。當主泵休眠時，用戶用水量小時，啟動小泵運行，壓力下限啟動（可設定）壓力上限停止（可設定），當小泵滿負荷工作，實際壓力低于主泵喚醒壓力時，則微機控制器停掉小泵，主泵運行開始投入正常工作。
北京創福新銳電器設備有限公司是變頻供水控制柜定制生產廠家。是ABB、西門子的授權經銷商。
