集水坑排污泵控制箱操作細則說明
發布時間：
2023-08-02
作者：
來源：
北京創福新銳
摘要

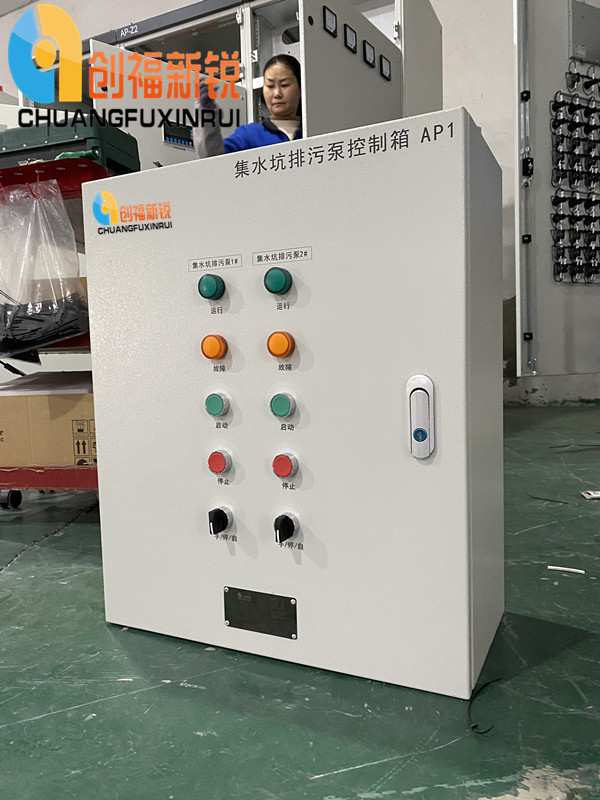

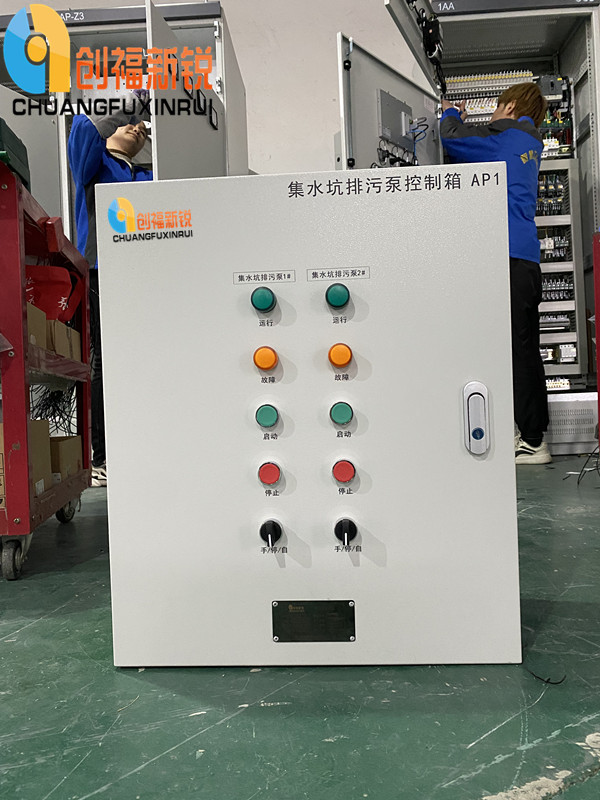

集水坑排污泵電氣控制箱是北京創福新銳電器設備有限公司設計生產的配電輸電成套電氣設備，排污泵自動控制箱具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。具有單泵及多泵控制模式，具備輪換和循環工作功能。與液位開關配套使用，可實現能根據液位變化自行控制設備起停的控制系統設備。
1、控制方式：
集水坑排污泵的控制有液位控制和就地手動控制，通過控制箱面板上的手/自動選擇開關來切換。當選擇開關切換到手動位置時，可通過開關柜面板上的啟動/停止按鈕或通過就地按鈕箱上啟動/停止按鈕來控制設備的啟停。當選擇開關切換到液位位置時，由浮球開關來自動控制地溝集水坑潛水泵的啟停。當選擇開關切換到0位置時，不能啟動設備（或停止設備）。
2、急停控制：
集水坑排污泵的控制箱上設有急停按鈕。在緊急情況下可按下急停按鈕，控制箱面板上的啟動/停止按鈕和浮球都無法啟動設備。
急停步驟：按下急停按鈕---選擇開關切換到0位。
急停復位步驟：復位急停按鈕---選擇開關切換到所選擇的控制位置。
3、設備啟動：
A、啟動前（根據機械操作規程）進行必要的機械檢查，閥門位置檢查。
B、開始送電前，將手/自動選擇開關切換到0位置，按下電氣控制箱上的急停按鈕，合上控制箱的所有開關和控制熔斷器。
C、復位急停按鈕將選擇開關切換到所選擇的控制位置，準備啟動。
4、注意事項：
在進行設備機械部分檢修時，設備要停止運行并按下急停按鈕將選擇開關切換到0位，斷開電氣控制箱內的開關，掛上“禁止合閘”標牌，給開關上鎖。
只有充分讀懂和理解有關電氣圖紙資料的合格技術人員才可維護和檢修該電氣控制箱。
5、主要連鎖說明：
當集水坑低液位時，集水坑潛水泵自動連鎖停止。
