低壓開關柜技術條件規范
發布時間：
2020-06-22
作者：
創福新銳
來源：
北京創福新銳
摘要
1、低壓開關柜柜型選擇

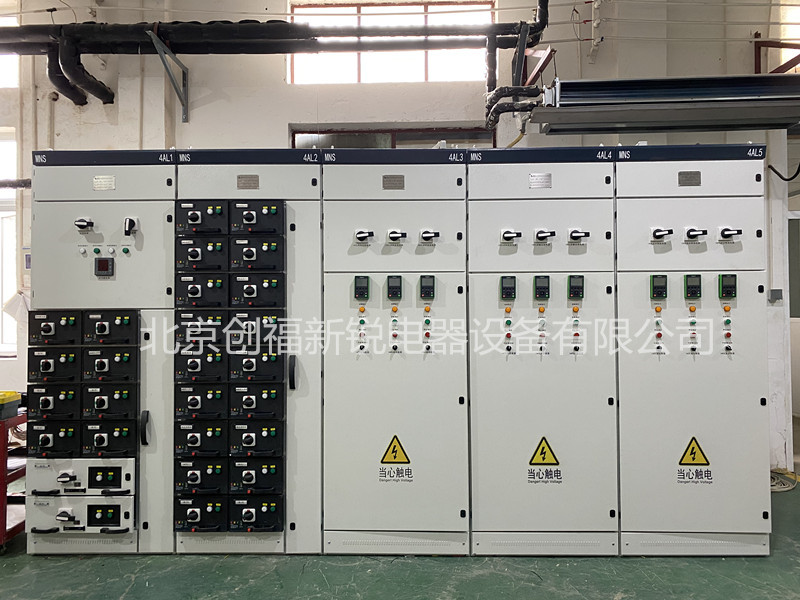

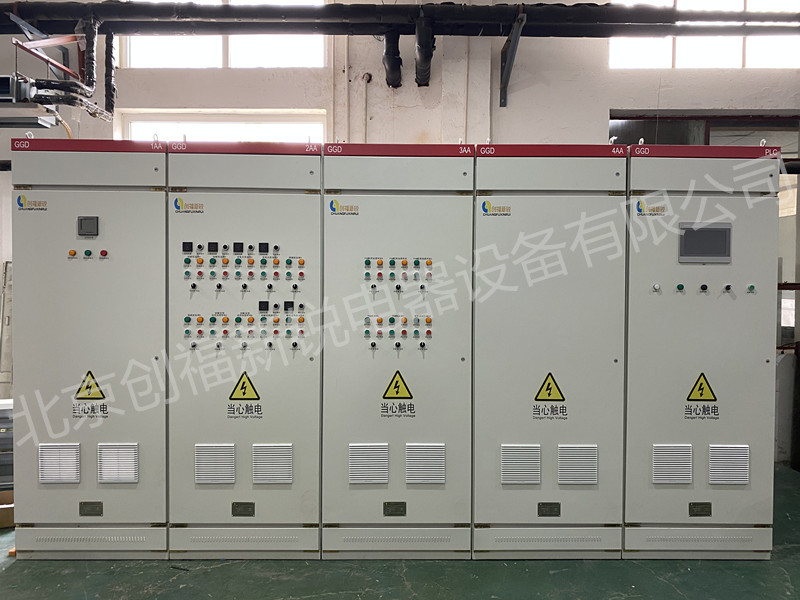

低壓開關柜配電柜的型號有:GCS、GCK、GGD、MNS等。
2、低壓配電柜的防護要求
1）配電柜的防護等級須達到IP3X或以上。
2）配電柜內應設置加熱器，當柜內濕度過高時可自動或手動投入運行，以免因濕度而影響元件的正常運行。
3、柜體結構
1）低壓配電柜的外形尺寸不應大于典型圖紙中標注的尺寸，供應商采用其它優化結構的柜型尺寸，應首先征得需方的同意。
2）戶內低壓配電柜為鋼結構，其頂部、邊板和門是由至少2.0mm厚的薄鋼板制造，并便于檢查其內部的所有部件；鋼制件應是熱鍍件。結構應進行防腐處理，骨架和面板應作粉末靜電噴涂處理，覆蓋層的小厚度大于0.1mm。
3）戶外低壓配電柜（箱）的頂部、邊板和門采用至少1.5mm厚不銹鋼板制作，鋼制件應是熱鍍鋅件。為滿足防盜要求，頂部和邊板的應采用鉚釘固定，正門應提供單獨的掛鎖位置，并應能防止雨水直接淋到鎖上。
4）低壓配電柜的高度和寬應整齊、統一。所有安裝在低壓配電柜上或內部的控制和指示部件應安裝在距地面（200～300）mm以上。
5）每一個配電柜的開關及電器，應排列成一個多層裝置，設置足夠大的電纜布線間隔以滿足電纜從底部或頂部引入引出的需要。
6）戶內低壓配電柜的外表層應涂以指定顏色的涂料。
7）低壓配電柜的適當位置應預留散熱百葉窗，百葉窗應與相應的面板、頂板、邊板、底板為同一鋼板，一次沖壓成型。
8）絕緣件，包括母線支承應是不吸濕材料，禁止使用纖維材料、絕緣紙板等。
9）低壓配電柜的底部應能安裝在堅固的整體軌制鋼底座上。
4、電氣元件布置原則。
1）熔斷器、斷路器等保護電氣應布置成操作人員容易操作和維持，與周圍其他電氣零部件間距離應滿足有關標準規定。
2）各類儀表等指示件應盡可能安裝在視線水平上，所有帶操作手柄的電氣元件應安裝在操作者手臂能夠到達的高度范圍之內（大約0.6m～1.8m）。
3)各類電氣元件有布置不僅按電路分組，可能時還應按控制部分和電源部分分組布置。較重的電器，應按裝在控制屏或配電柜的底架，發熱元件布置在上部。
4)配電設備的進線開關應分別布置在進線開關的左、右兩側；供給較大負載的饋電開關盡可能靠近進線開關。
5)各類電氣元件及其連接導線的布置應保證標準規定的電氣間隙和爬電距離，同時應考慮電氣元件的噴弧距離和其它使用、維修要求。
5、母線
1）母線室應具有等截面積的三相母線及中性母線。
2）低壓配電柜內部的母線及分支線和器件的引出之間的所有導線均需按GB7251規定的爬電距離和電氣間隙。
3）銅排母線的構造、標記和配置，接線和輔助接線見GB7251的有關規定。
4）母線與母線、母線與分支線及電氣端等連接時，其搭接面應搪錫。若銅-鋁連接使用銅鋁過渡板，螺栓應用墊圈和防松螺母擰緊固定，接頭搭接部分的長度不得小于被連接母線的寬度。
5）所有中性線和相導線的截面積符合GB7251規定，并涂顏色區分：A相-黃色、B相-綠色、C相-紅色、中性線-淡藍色。
6）所有額定電流為100A及以上的回路也要設置母線。
6、二次線路
1）所有輔助線路應按采用截面積不小于1.5mm2的聚氯乙烯絕緣線，所有導線兩頭還應有適當的字符和編碼作標記。
2）從低壓配電柜固定部分至活動部分的布線（例如鉸鏈門）要用多股軟導線，并加保護。
3）輔助（回路）線路中不允許出現連接點和焊接點。
7、接地
滿足額定要求的接地母線應固定在整個低壓配電柜長度內的背面內側，形成接地網絡，裸銅接地母線的小截面為150mm2，接地電阻≤4Ω
8、當雙電源供電時，兩主斷路器之間應有可靠的機構聯鎖裝置。
9、柜內應預留安裝計量儀表、計量CT的位置，計量儀表和計量CT由供電部分負責安裝，其中計量儀表的安裝尺寸在300×200mm以上。www.futian68.com
10、柜內配置兼能記錄出線間隔電氣參量的配網監測儀，若低壓無功補償采用動態無功補償裝置，則配網監測儀應同時具備動態無功補償控制器的功能，滿足廣西電網公司低壓無功補償及配變監測計量裝置技術規范書（2007.10）及通信規約。低壓無功補償裝置、配變監測計量終端裝置組一面屏安裝，但需要設置明顯的分界點，兩者檢修互不影響。
